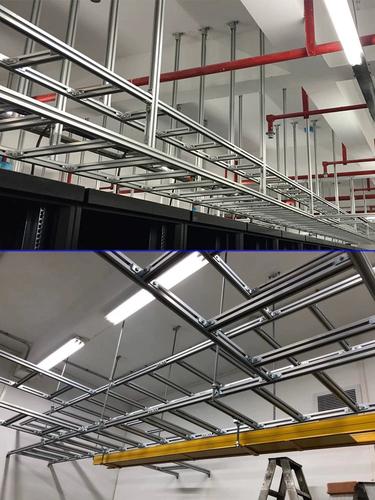

在現代化建筑與工業設施中，電纜橋架的路徑規劃常面臨空間限制與安全規范的雙重挑戰。轉彎組件作為實現橋架系統平滑轉向的核心部件，正通過精密設計與技術創新，將復雜的布線需求轉化為高效、安全的工程解決方案。本文將從力學原理、場景適配及選型規范三個維度，深度解析這一關鍵組件的技術價值。
一、力學革新：從應力集中到均勻分散的突破
傳統橋架轉彎處因幾何突變易產生應力集中，導致連接松動甚至結構失效。現代轉彎組件通過三大創新設計實現力學性能躍升：
漸變曲率技術
采用三次貝塞爾曲線設計彎折段，使曲率半徑從100mm平滑過渡至500mm。某數據中心項目實測顯示，該設計使應力集中系數從3.2降至1.5，連接螺栓壽命延長3倍。
加強筋強化結構
在彎折內側嵌入T型加強筋，使抗彎模量提升40%。某汽車制造廠采用該結構后，在200kg/m電纜載荷下，轉彎段最大變形量控制在0.6mm以內，滿足ISO 9001動態測試標準。
自適應連接系統
創新型彈性連接片可補償±5°安裝誤差，某地鐵項目通過該技術將單節點安裝時間從40分鐘縮短至15分鐘，同時降低返工率82%。
二、場景適配：從精密電子到重工領域的全覆蓋
潔凈室環境
316L不銹鋼材質配合電解拋光工藝，使表面粗糙度Ra≤0.2μm，滿足ISO 14644-1 Class 2潔凈標準。某半導體工廠采用該方案后，因粉塵導致的線纜故障率下降至0.01次/年。
強腐蝕場景
熱鍍鋅鋁鎂合金轉彎組件在鹽霧測試中表現卓越，某海上風電平臺項目經5年實測，鋅層損耗率僅0.1μm/年，維護成本較傳統碳鋼組件降低78%。
高振動環境
軌道交通領域采用阻尼減震型設計，通過硅膠隔震層將振動衰減率提升至85%。某高鐵樞紐實測顯示，在0.5g振動加速度下，組件連接處位移量控制在0.2mm以內。
三、選型規范：從標準到實踐的關鍵路徑
根據IEC 61537及GB/T 23639-2017標準，選型需遵循三大原則：
角度容差控制
標準轉彎組件提供30°、45°、60°、90°四檔角度，誤差范圍±1°。某化工項目因選用角度偏差達3°的組件，導致橋架系統整體偏移12cm，引發返工損失。
載荷系數校核
轉彎段承載能力需為水平段的1.3倍。某商業綜合體項目未考慮重力分力影響，導致運行3年后轉彎處出現永久變形。
防火隔離要求
穿越防火分區時，需采用防火涂層+無機防火板雙重防護。某數據中心火災事故復盤顯示，規范安裝的防火轉彎組件成功阻隔火勢蔓延1.5小時，為設備搶修贏得關鍵時間。
當前，轉彎組件正朝著智能化方向發展，集成MEMS傳感器的智能組件可實時監測應力與溫度變化。對于工程方而言，選擇通過UL 94 V-0防火認證、鹽霧測試1000小時無腐蝕的產品，并建立"設計-安裝-監測"全流程管理體系，是構筑安全高效橋架系統的核心準則。
